引言

隨著我國工業技術發展及新技術的引進，管道的腐蝕問題是影響現代工業發展的一個極為嚴重的破壞因素，工礦化工等企業的管道腐蝕所引起跑、冒、滴、漏除影響著正常生產外，還降低了產品質量、污染環境、浪費能源及提高了安全隱患出現的幾率，上述問題的長期存在嚴重阻礙了我國工業化發展進度。所以一種具備耐腐蝕、高強度、耐磨損、低成本、低污染及便于維護等特點的管道的出現勢在必行。

鈦及鈦合金直縫焊管（以下簡稱“鈦焊管”）由于具有強度高、重量輕，良好的熱傳遞性和耐腐蝕性能，作為鋼及不銹鋼管道的替代產品應運而生，而大口徑鈦焊管在工業輸送管道中的使用也得到市場的認可。雖然鈦焊管與常用流體輸送管道相比投資成本較高，但是其成本要低于鈦無縫管約15%～25%，且從鈦焊管的使用壽命和維護周期來分析，鈦焊管的投資成本可以在使用中得到補償，管道系統中使用鈦焊管可通過減少定期維護次數，減少停產時間、提高產品質量，提高管道壽命來降低生產成本。

時至今日，鈦材已被廣泛使用在化工、石油、石化、真空制鹽、制藥、海水淡化、電力等工業中。尤其是鈦能較好地抵抗氯離子的侵蝕，所以，鈦材使用在與氯相關的介質中較多，如離子膜法燒堿生產中已大量使用鈦材制造設備、管道和管配件等。還有甲酸、醋酸、環氧丙烷等化工項目中均采用鈦管道輸送介質，以解決管道腐蝕問題，延長管道使用壽命[1]。而在鈦管道中，鈦焊管和鈦無縫管的化學成分、力學性能和工藝性能基本一致[2]，然而鈦焊管在實際應用中卻有著鈦無縫管所沒有的優勢：鈦焊管可實現大口徑及超大口徑流量的輸送，另外鈦焊管的經濟性和適用性更易得到推廣和使用。

鈦焊管作為一種相對獨特的鈦管產品形式，是把鈦板或鈦卷帶進行軋制成管形后采用鎢極惰性氣體保護焊將縫隙焊合而成的一種產品。由于其優異的耐腐蝕性能和較大的比強度，自開發出來后就引起了工業領域的廣泛關注和使用。現在小口徑鈦焊管（公稱尺寸DN100及以下）已用在各類冷凝器和熱交換器中逐漸替代鈦無縫管作為換熱管的理想材料，而大口徑鈦焊管（公稱尺寸DN100以上）也被廣泛用作化工、石油、石化、制鹽、制藥和海洋工程等行業的工業管道。

一、我國鈦焊管的發展歷程

我國建國初期開始鈦金屬只用于軍品工業，屬于國家戰略管控物資，直至70年代才在民用工業的化工領域中使用鈦材，迄今已有四十多年的歷史，鈦作為一種優良的耐腐蝕結構材料，已經確立了它無可替代的地位，而作為化工輸送腐蝕介質管道中的理想材料，鈦焊管也愈來愈引起設備和管道設計人員的重視和使用。

1、鈦焊管的工作情況

眾所周知，鈦焊管因其優異特性多用在具有腐蝕性的環境中，當帶腐蝕性介質的液體流經鈦焊管時，腐蝕介質會對焊管內壁進行微弱的沖刷腐蝕。隨著介質及其濃度的不同，鈦焊管受腐蝕程度也不同。一般情況下，相同介質下高濃度介質的腐蝕速率大于低濃度，沸騰時介質的腐蝕速率大于室溫時，含鹵素介質的腐蝕速率大于其它鹽溶液，相同壁厚、相同介質下內壁承載壓力高的鈦材腐蝕速率大于內壁承載壓力低的鈦材。

因此，鈦焊管的壽命長短主要取決于與之接觸的腐蝕性介質、使用環境及承載壓力。

2、鈦焊管的發展過程

由于受到原材料和加工技術等多方面的制約，鈦焊管的生產技術多年來一直掌握在日本、美國、法國、俄羅斯等少數一些國家的專業廠家手中[3]。所以中國的鈦焊管相對于其它的鈦加工產品起步較晚，且前期發展比較緩慢，直接影響了鈦焊管產品的標準化形成，所以目前為止，鈦焊管的國家標準尚不完善。

我國從80年代起開始研制鈦焊接管1985年原寶雞有色金屬加工廠（現在的寶鈦集團有限公司）從美國引進中國第一條完整的小口徑鈦焊管自動生產線，結束了我國不能生產鈦焊管的歷史。但由于當時國內不能夠生產鈦焊管的原料產品——鈦帶卷，因技術引進消化和原料采購困難的多重影響，一直到上世紀九十年代末，該生產線才真正具備生產能力，年產能僅有200噸左右[4]。

90年代中期，我國常州與法國Valtimet（法鈦美）公司合資組建了法力諾長城焊管有限公司，引進了3條小口徑焊管生產線，生產鈦焊管。但還是受國內鈦卷帶生產技術不過關因素的影響，前期原料大多為日本、美國進口。受質量和產量的限制，當時國內的鈦焊管市場仍未真正形成。

直至2005年，寶鈦集團控股的寶雞鈦業股份有限公司發起和常州法力諾長城焊管有限公司、法國Valtimet（法鈦美）公司、美國Timet公司共同出資組建西安寶鈦美特法力諾焊管有限公司，由法國提供技術支持，建成兩條具有國際先進水平，年產能初步設計為600噸的全自動小口徑鈦焊管生產線，并由美國提供原料供應[5]。

自2007年正式投產后，作為中國最大的鈦焊管專業生產廠家，借助股東的資源優勢和技術支持，公司成長迅速，產品受到了市場的認可和用戶的好評，使得中國的鈦焊管生產技術水品有了很大的上升。

2011年，隨著國內鈦帶生產技術的突破，西安寶鈦美特法力諾焊管有限公司采用寶鈦集團生產的冷軋板帶，成功實現批量生產，其開發的厚壁鈦焊管焊接技術填補了國內焊管生產技術空白。同時，寶鈦集團鈦帶卷的使用也填補了我國國產鈦帶生產鈦焊管的空白。

本世紀初期，隨著工業輸送管道因腐蝕所引起跑、冒、滴、漏等問題的出現，工業管道系統中對耐腐蝕的大口徑鈦焊管的需求日益增大。一些鈦設備制造廠家采用滾軋法生產制造短型大口徑鈦焊管（單支長度不超過3米），但因生產技術的不成熟，存在著生產量小、生產率低下、產品質量不穩定及不利于安裝等問題。

2009年12月由寶鈦集團參股的南京寶色股份有限公司成功制造出符合工業壓力管道要求的大口徑鈦焊管，并成功取得國家質檢總局頒發的特種設備（有色金屬管道）制造許可，代表著鈦焊管在工業壓力管道領域中的正式使用。

2013年10月寶雞市守善管件有限公司采用模壓法成功制造出單支6米長大口徑鈦焊管，產品符合ASTMB862標準要求，其生產技術已經申報國家發明專利，并在2014年1月取得國家質檢總局頒發的特種設備（有色金屬管道和有色金屬管件）制造許可證。該技術是一種6米直縫管的生產技術，改變了傳統工藝中的環焊縫拼接焊接的方法，使用等離子弧自動焊直縫焊接技術（PAW），達到節省人力物力，且生產的鈦焊管具有直線度小，焊縫表面美觀，焊縫承壓能力增強等優點。

3、小口徑鈦直縫焊管生產工藝的簡介

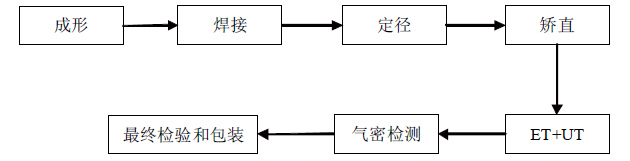

小口徑鈦焊管的加工是以鈦帶卷作為原材料，經解卷后在專用輥式連續成型機上擠壓成型，在整體生產線上完成最終成品，見圖1。該方法為連續式生產，具有生產量大，生產率高，成型質量好及節省人力等優點。

圖1 小口徑鈦直縫焊管的生產主要工藝流程

其中輥式連續成型機成型方法方法較多，鈦焊管多采用W彎曲成型法方法[6]。

4、大口徑鈦直縫焊管生產工藝的簡介

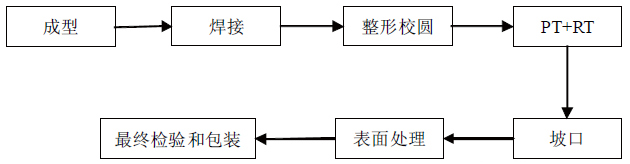

國內大口徑鈦焊管的生產受技術水平和市場需求量小的限制，生產方法多采用斷續式生產工藝。生產原料采用鈦卷帶或鈦寬幅板，經專用設備壓制成型，見圖2。

圖2 大口徑鈦焊管的生產主要工藝流程

大口徑鈦焊管成型設備的成型方法也有好幾種，對于鈦焊管，常用的為單半徑彎曲變形法和多半徑彎曲變形法。多半徑彎曲變形法較單半徑彎曲變形法成型直徑不受限制，單半徑彎曲成型法只適用于標準管子的外徑尺寸，不適用于非標管的生產?，F在我國對大口徑鈦焊管的需求量還比較低，這與其生產成本、生產技術和產品未標準化有關。

5、鈦焊管的應用

鈦焊管因其極高的比強度最早應用于航天航空領域，減少飛行器重量的同時，還可以延長使用壽命，減少維護時間。

本世紀初期鈦材料及產品的民用市場形成，鈦焊管以其優良的耐腐蝕性和熱傳導性被廣泛地應用于石油化工、制鹽、制藥等行業。

隨著現代工業的快速發展，使得自然環境和水資源受到極大的污染，讓原本在純凈的水和清潔的海水中表現優異的銅及銅合金管、不銹鋼管極易發生嚴重的腐蝕泄漏，因此鈦焊管作為其他金屬材料的替代品也被應用于海水淡化設備中。

鈦焊管雖然價格稍高，但使整個鈦管道壽命大大提高，減少了停產維修費用，對環境污染小，符合當前國家建設節約型環保型社會的總體要求。

二、我國鈦焊管標準和規范簡述

我國鈦焊管生產技術發展緩慢，起步較晚，所以鈦焊管的標準和規范至今為止仍在發展和完善中。

我國在1984年由原寶雞有色金屬加工廠編訂，經國家技術監督局批準發布了國家標準GB4367-84《焊接及焊接-軋制鈦管》和GB4368-84《熱交換器及冷凝器用焊接-軋制鈦管》。此標準執行了近11年的時間，在當時指導及規范了小口徑鈦焊管的生產制造，這兩個標準的出臺代表我國小口徑鈦焊管標準化的起步，是我國鈦焊管生產、經銷、設計、施工的主要參考文件。

隨著鈦焊管生產制造技術的發展和成熟，為了使標準能更好更有效地指導我國鈦焊管的生產制造，我國在1995年10月修訂發布了國家標準GB/T3624-1995《鈦及鈦合金管》（替代GB 4367-84）和GB/T《換熱器及冷凝器用鈦及鈦合金管》（替代GB4368-84）。這兩個標準把鈦無縫管和鈦焊管有效地合并在一個標準中，代表著我國小口徑鈦無縫管和鈦焊管的生產制造已經進入正常發展水平。

2006年12月30日由中國質檢總局和國家標準化管理委員會共同發布了國家標準GB/T20801-2006《壓力管道規范 工業管道》，其中對承壓用途的鈦焊管的材料、設計和計算、制作與安裝、檢驗與試驗及安全防護等方面進行了明確的規定，正式將用于承壓用途的鈦焊管納入了特種設備管理體系。

為了更有效地規范工業流體用小口徑鈦焊管的生產制造、標準化生產、設計選用、采購經銷及安裝施工，中國國家和發展改革委員會于2006年3月發布了行業標準YS/T 576-2006《工業流體用鈦及鈦合金管》。該標準對工業流體用小口徑鈦焊管的理化性能和檢驗項目進行了明確規定，進一步指導和規范了流體輸送用途的小口徑鈦焊管的標準化生產。

基于實際需要，2011年1月中國國家質檢總局和中國國家標準化管理委員會聯合發布GB/T26057-2010《鈦及鈦合金焊接管》，該標準對我國小口徑（外徑?15-?38）鈦焊管與國際同類產品的接軌起著很大的推動作用，為我國小口徑鈦焊管更好地進入國際市場提供了生產依據和規范。

然而我國大口徑鈦焊管的產品標準和規范受設計研發、生產技術、設備能力、生產規模和用量需求等因素的限制，相配套的指導標準和規范一直沒有制訂和發布，而國內的鈦焊管生產廠家或參考國外標準自訂企標，或參考鋼或不銹鋼焊管國家標準，或參考執行國外標準，致使大口徑鈦焊管產品在檢驗和試驗項目中沒有評價依據。目前生產廠家多參考不銹鋼焊管標準GB/T2771-2008《流體輸送用不銹鋼焊接鋼管》或美標ASTM B862《鈦及鈦合金技術規范》進行鈦及鈦合金焊管的生產制作及檢驗與試驗，而隨著大口徑鈦焊管在市場上需求量的增大及在應用領域中的擴展，相關國家標準的制訂和發布勢在必行，否則大口徑鈦焊管產業在國內的發展勢必受到影響。

三、鈦焊管的展望

目前我國鈦材在民用工業中的應用占全部鈦材用量的80%以上。十二五規劃中，國家加大了能源、化工、海洋工程等項目的投入與改建，計劃我國石油、化工、合成纖維、制鹽、制堿、海洋工程等行業的裝備正處于發展、更新、改造的新時期，以往石油、化工裝備多采用普通鋼材或不銹鋼材，設備結構陳舊，影響著產品的質量。新型現代化裝置所使用的防腐材料大多要求具有很強的耐腐蝕性，如離子膜燒堿裝置中的納離子和氯離子，用離子膜法或隔膜法將其分離后都具有很強的酸性和堿性，溫度在80℃左右，用普通鋼材和不銹鋼材料制造管道，很難抵御介質的腐蝕作用。因此，國內外大量地應用鈦材來代替鋼或不銹鋼材料制作電解槽、隔板、容器、管道、管件和泵閥，獲得了良好的使用價值和經濟效益，年產100萬噸燒堿裝置中大約用到300～500噸鈦材，其中用到鈦管道管件60～100噸[7]。而鈦焊管也將逐漸擴大應用范圍，如海上平臺、海水淡化裝置及發電廠中的鹽水冷卻裝置等腐蝕介質管道輸送中。

因為鈦材的成本較高，所以對鈦焊管的廣泛應用有著一定的限制，為了降低鈦管道的費用，國內有些生產廠家參考SY6623-2005《雙金屬復合管》已成功研發出鈦/鋼復合管（基管材質為鋼材，襯里或內覆材質為鈦材），在工藝成熟的情況下，鈦/鋼復合管的造價比鈦管道減少30～50%，未來復合管將是防腐蝕管道的發展方向。
