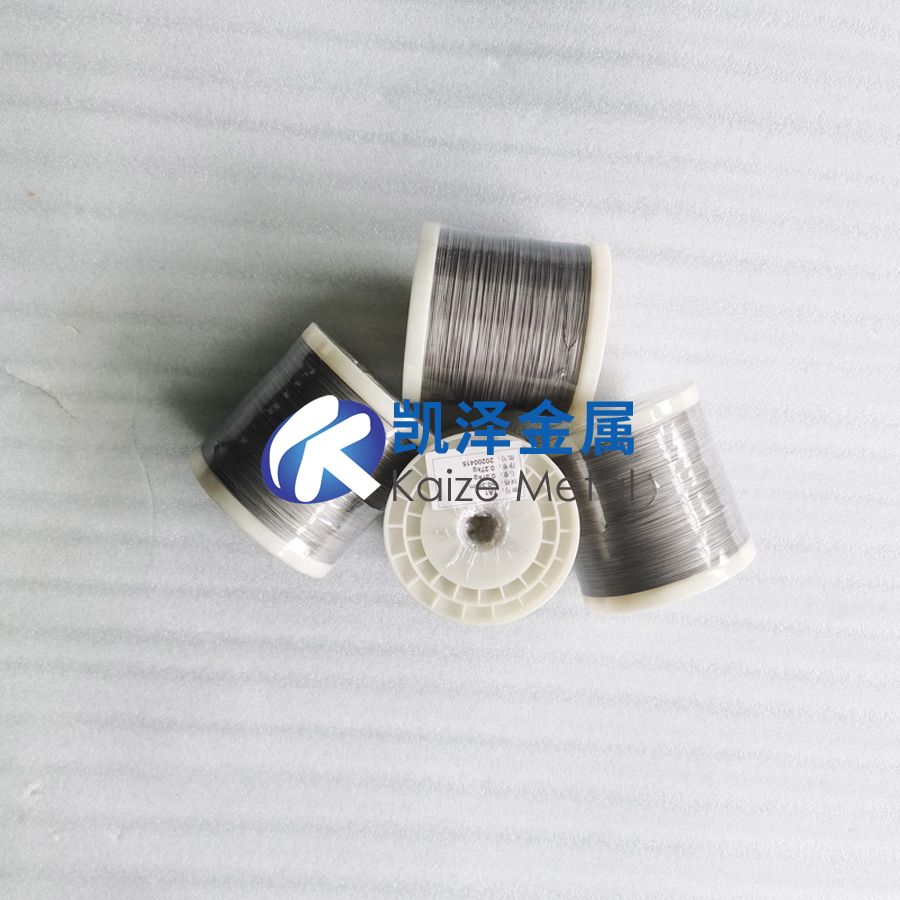

一、產(chǎn)品名稱：鈦絲、鈦細(xì)絲
鈦絲產(chǎn)品的牌號(hào)、狀態(tài)和規(guī)格應(yīng)符合表1的規(guī)定。
表1
| 牌號(hào) | 狀態(tài) | 直徑 mm |
| TA1、TA1ELI、 TA2、TA2ELI、TA3、TA3ELI、 TA4、TA7、TA9、 TA10、TC1、TC3 | 退火狀態(tài)（M）加工狀態(tài)（Y或R） | 0.1-7.0 |
| TC4 | 1.6-7.0 |
| 注：絲材的用途和供應(yīng)狀態(tài)應(yīng)在合同中注明，未注明時(shí)一律按焊絲、加工狀態(tài)（Y或R）供應(yīng)。 |
鈦焊絲的化學(xué)成份應(yīng)符合表2的規(guī)定。
表2
| 牌號(hào) | 化學(xué)成分 |
| 主要成分，% | 雜質(zhì)元素，%；不大于 |
| Ti | Al | V | Sn | Pb | Mo | Ni | Fe | O | C | N | H |
| TA0 | 基 | - | - | - | - | - | - | 0.10 | 0.10 | 0.05 | 0.03 | 0.012 |
| TA0EL I | 基 | - | - | - | - | - | - | 0.10 | 0.10 | 0.03 | 0.02 | 0.008 |
| TA1 | 基 | - | - | - | - | - | - | 0.20 | 0.15 | 0.05 | 0.03 | 0.012 |
| TA1EL I | 基 | - | - | - | - | - | - | 0.20 | 0.10 | 0.05 | 0.03 | 0.008 |
| TA2 | 基 | - | - | - | - | - | - | 0.25 | 0.20 | 0.05 | 0.05 | 0.012 |
| TA2EL I | 基 | - | - | - | - | - | - | 0.25 | 0.18 | 0.05 | 0.04 | 0.008 |
| TA3 | 基 | - | - | - | - | - | - | 0.35 | 0.25 | 0.05 | 0.05 | 0.012 |
| TA3EL I | 基 | - | - | - | - | - | - | 0.30 | 0.25 | 0.05 | 0.05 | 0.008 |
| TA4 | 基 | 2.0-3.3 | - | - | - | - | - | 0.30 | 0.15 | 0.05 | 0.04 | 0.012 |
| TA7 | 基 | 4.0-6.0 | - | 2.0-3.0 | - | - | - | 0.45 | 0.15 | 0.05 | 0.05 | 0.012 |
| TA9 | 基 | - | - | - | 0.12-0.25 | - | - | 0.20 | 0.18 | 0.05 | 0.03 | 0.012 |
| TA10 | 基 | - | - | - | - | 0.2-0.4 | 0.6-0.9 | 0.25 | 0.20 | 0.05 | 0.03 | 0.012 |
| TC3 | 基 | 3.5-4.5 | 3.5-4.5 | - | - | - | - | 0.25 | 0.15 | 0.05 | 0.05 | 0.012 |
| TC4 | 基 | 3.5-4.5 | 3.5-4.5 | - | - | - | - | 0.25 | 0.18 | 0.05 | 0.05 | 0.012 |
絲材直徑允許偏差應(yīng)符合表3的規(guī)定
表3 mm
| 直徑 | 0.1-0.2 | ＞0.2-0.5 | ＞0.5-1.0 | ＞1.0-2.0 | ＞2.0-4.0 | ＞4.0-7.0 |
| 允許偏差 | -0.025 | -0.04 | -0.06 | -0.08 | -0.10 | -0.14 |
| 注：經(jīng)供需雙方協(xié)商，可供應(yīng)其它規(guī)格或允許偏差的絲材。 |
結(jié)構(gòu)件絲退火狀態(tài)室溫力力學(xué)性能應(yīng)符合表4的規(guī)定
表4 mm
| 牌號(hào) | 室溫力學(xué)性能，不小于 | 牌號(hào) | 室溫力學(xué)性能，不小于 |
| 抗拉強(qiáng)度 σb,MPa | 伸長(zhǎng)率 δ，% | 抗拉強(qiáng)度 σb,MPa | 伸長(zhǎng)率 δ，% |
| TA0 | 280 | 20 | TA3 | 540 | 15 |
| TA1 | 370 | 18 | TC4 | 895 | 10 |
| TA2 | 440 | 15 |
|
|
|

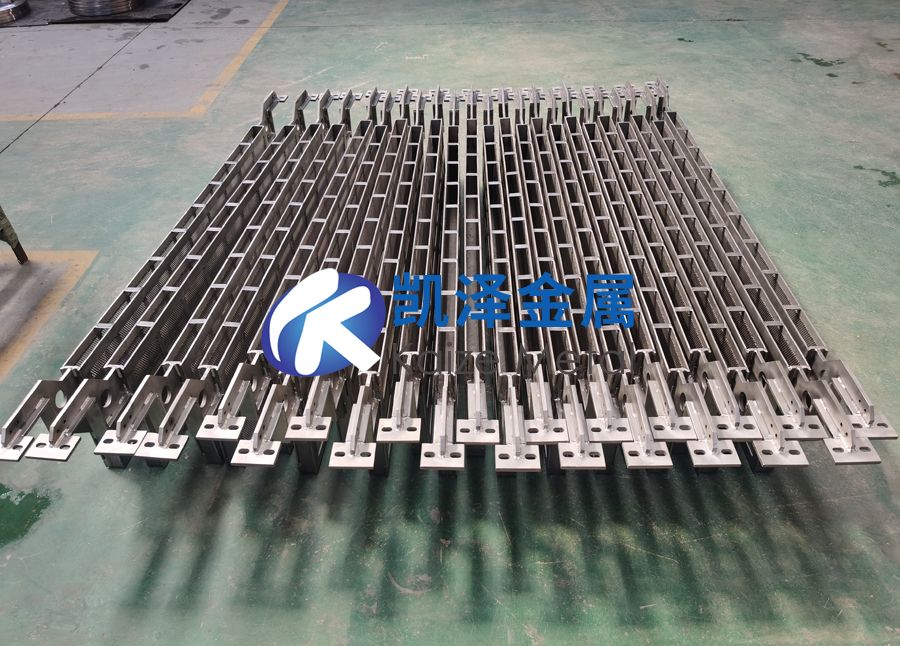

二、產(chǎn)品名稱：鈦加工件、鈦異形加工件、鈦網(wǎng)藍(lán)
牌號(hào)：TC4/GR5
產(chǎn)品用途：鈦合金的密度一般在4.5g/cm3左右，僅為鋼的60％，具有質(zhì)量輕、高強(qiáng)度、耐腐蝕等優(yōu)點(diǎn)。鈦加工件廣泛應(yīng)用于船舶、航空、醫(yī)用、電子、冶金等領(lǐng)域。
加工工藝：鍛造-熱處理-模具沖鍛-外形切割-加工中心。

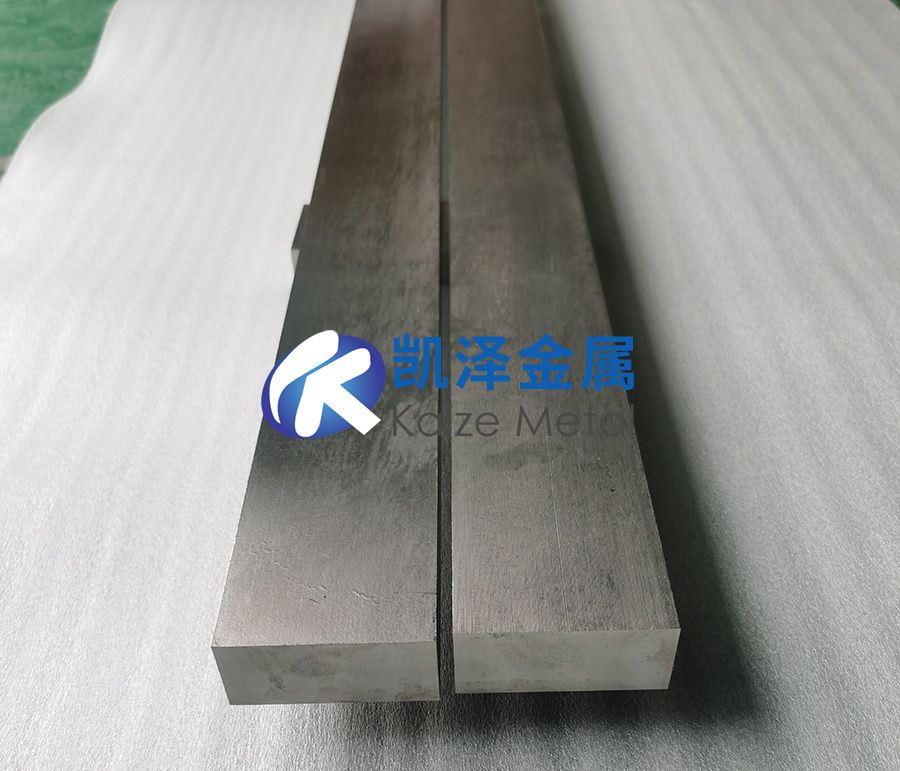

三、產(chǎn)品名稱：TC4鈦鍛件、鈦塊
1、牌號(hào)、規(guī)格、狀態(tài)
牌號(hào)：TA1、TA7、TA9、TA10、TA15、TA18、TA19、TC4、TC6、TC11、TC18、TB6
規(guī)格：φ50--1200mm×L 30----600mm
交貨狀態(tài)：退火態(tài)（M） 熱加工狀態(tài)（R） 冷加工狀態(tài)（Y）(退火，超生波探傷)。
加工工藝：熔煉-探傷--鍛造--退火—車光—探傷。
金相組織：晶相組織級(jí)別可提供A3—A4。
標(biāo)準(zhǔn)：GB/T16598-1996，GB/T13810-2007, GB/T2965-2007，ASTM B381，ASTM B348, ASTM F67,ISO5832-2ASTM F136, ISO5832-3, AMS4928, MIL4911。
應(yīng)用領(lǐng)域 ：鈦塊主要應(yīng)用于醫(yī)療、航空、軍工、石油化工、冶金、電鍍、真空鍍膜、體育等行業(yè)。
注：經(jīng)雙方協(xié)商可以供應(yīng)其他規(guī)格或型式的產(chǎn)品。
2、尺寸允許偏差(mm)
餅直徑 | 偏差 | 截面高度 | 偏差 |
| 150~300 | +3-1 | 35~140 | +3-1 |
| >300~500 | +3-1 | 35~150 | +3-1 |
| >500~1200 | +3-1 | 40~110 | +4-2 |
| ---------- | ---------- | ---------- | ---------- |
3、室溫力學(xué)性能
牌號(hào) | 截面積 CM2 | 室溫力學(xué)性能，不小于 |
| 抗拉強(qiáng)度 σb,MPa | 規(guī)定殘余伸長(zhǎng)應(yīng)力 Σr0.2MPa | 伸長(zhǎng)率 δ5,% | 斷面收縮率ψ,% |
| TA0 | ≤100 | 280 | 170 | 30 | 35 |
| TA1 | 370 | 250 | 20 | 35 |
| TA2 | 440 | 320 | 18 | 35 |
| TA3 | 540 | 410 | 15 | 30 |
| TA9 | 370 | 250 | 20 | 30 |
| TA10 | 485 | 345 | 18 | 25 |
| TC4 | 895 | 825 | 10 | 25 |
| TC11 | 1030 | 900 | 10 | 30 |
注：
1、表中意外產(chǎn)品，需方需要測(cè)定室溫力學(xué)性能時(shí)，指標(biāo)應(yīng)經(jīng)雙方協(xié)商并在合同中注明。
2、需方要求測(cè)定TC4鈦合金高溫力學(xué)性能時(shí)，其實(shí)驗(yàn)溫度及性能指標(biāo)應(yīng)經(jīng)雙方協(xié)商并在合同中注明。
相關(guān)鏈接
